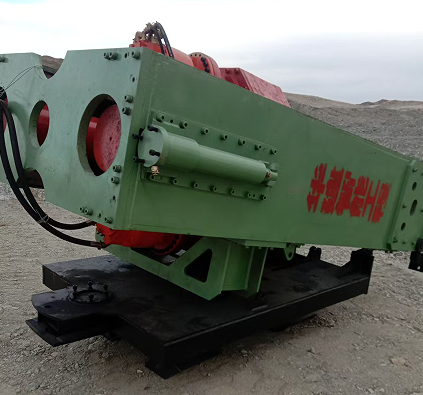

型号：ZFY3.5/150/400（别名 AT3500）

ZFY3.5/150/400参数：

3.5：最大扩孔直径 3.5m

150：设备最大扭矩 150kN・m

400：额定钻孔深度 400m

二、钻孔工艺参数

导孔直径：295mm、311mm 两种规格

扩孔直径：2.5m、3.5m

最大钻孔深度：400m

钻孔倾角：60°～90°（斜井、垂直天井通用）

钻孔偏斜率：≤1%

适配岩层：岩石单向抗压强度≤160.0MPa

三、动力输出性能

主轴输出转速：2～21rpm（无级调速）

额定扭矩：75kN・m

峰值最大扭矩：150kN・m

最大推进推力：2000kN

扩孔上提最大拉力：3000kN

主电机总功率：168.5kW

驱动形式：恒功率全液压驱动

四、钻杆配套规格

两种标准钻杆可选：

φ254mm× 有效长度 1500mm

φ288mm× 有效长度 1500mm

五、机身尺寸与重量

主机整机重量：12.5t

运输外形尺寸（长 × 宽 × 高）：3000×1750×1750mm，拆装转运便捷

作业安装外形尺寸（长 × 宽 × 高）：4850×1900×5250mm

设备适用场景简述

该机属于中大型全液压反井钻机，大拉力、高扭矩，可施工 2.5~3.5m 大断面通风井、排水井、矿用天井、电缆竖井，最大深度 400m，60~90° 倾角均可施工，适配中硬岩层，整机轻量化便于井下拆解转运。
